동영상을 통해 한번 확인해보세요 !
MTRX 스튜디오안에는 아래의 구성품이 들어있습니다.
MTRX Studio 구성품
MTRX Studio 본체
DADman Software
DigiLink I/O license
AC power Cable
Two BNC Cable
MTRX Activation Card
AVID 하드웨어를 사용할때 꼭 ! 필요한건 Digilink I/O license입니다.
이 라이센스가 없으면 하드웨어 사용이 불가합니다.
가끔 중고 구매를 하신 분들이 많이 헷갈려 하시는 부분이죠.
하지만 새 AVID 하드웨어에는 Digilink I/O 라이센스가 들어있으니 이런 걱정을 할 필요가 없습니다.

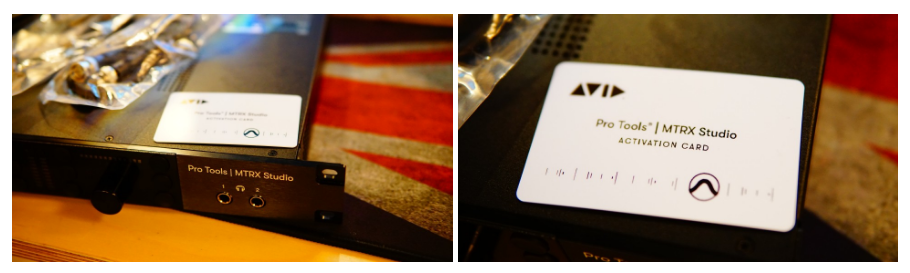

그리고 제품안에는 Activation 카드가 들어있습니다.
이 카드가 있어야 디지링크 라이센스가 iLok에 심어지니 꼭! 안 잃어버리도록 주의해주세요 !
외관을 이제 살펴보겠습니다.

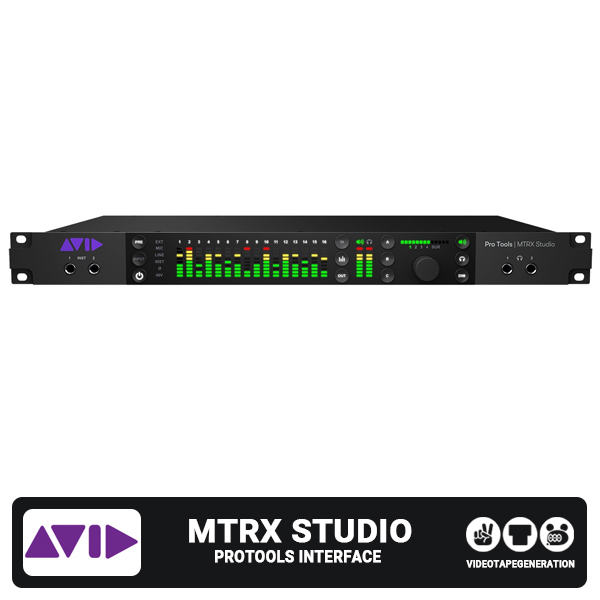

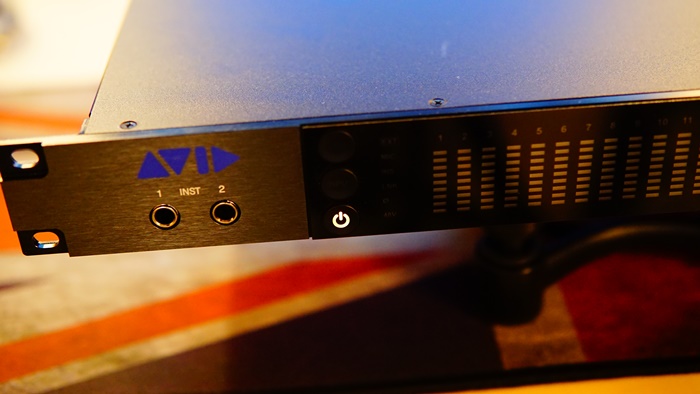

AVID MTRX Studio Front

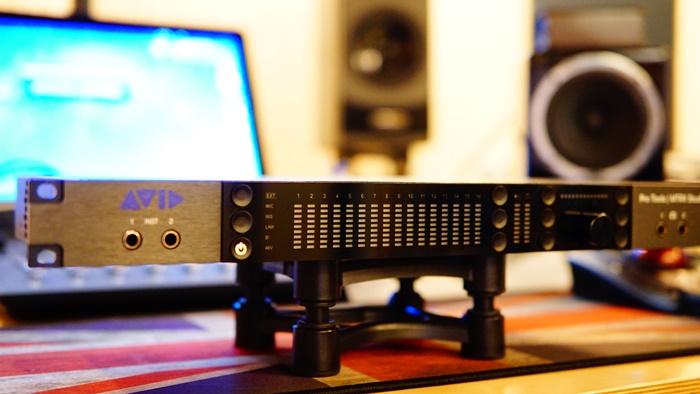

앞면 부터 살펴보겠습니다.

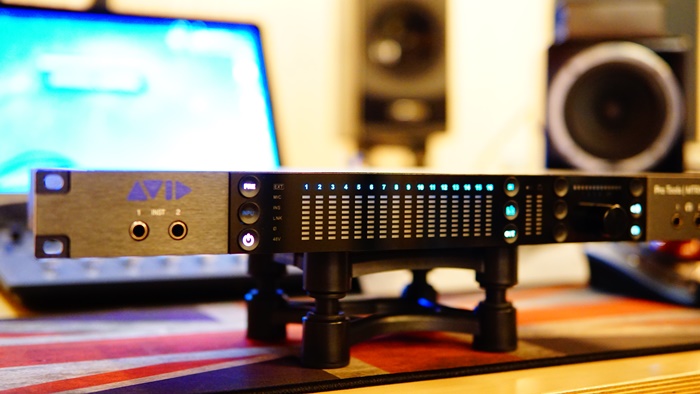

1U Rack 사이즈의 MTRX Studio입니다.

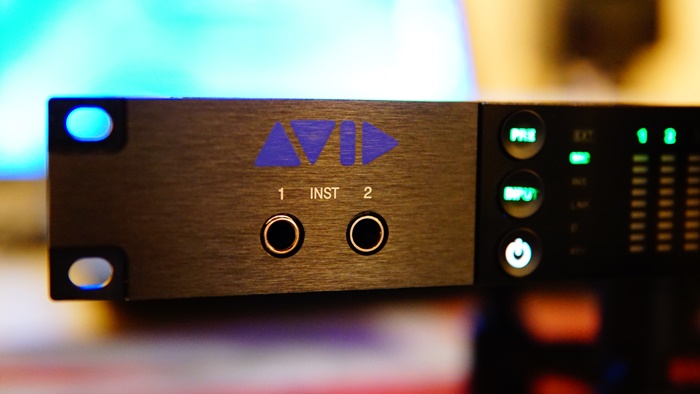

왼쪽에 AVID 로고가 자리하고 있고 아래로 INST 단자 2개가 자리하고 있습니다.
옆으로는 전원단자와 함께 Preamp/Input 단을 볼 수 있는 부분이 있습니다.
MTRX Studio는 기본적으로 2개의 마이크 프리앰프를 지원합니다.
그래서 사용하고 있는 마이크 프리앰프의 상황을 바로바로 확인 할 수 있도록 되어 있습니다.
나중에 설명하겠지만 MTRX Studio오는 아무래도 Prtoools와 연동이 잘됩니다.

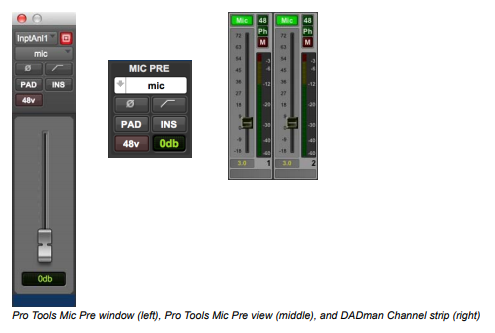

아래와 같이 마이크 프리관련 부분을 Pro tools 믹서 내에서 바로바로 게인값이나 팬텀등을 설정 할 수 있습니다.

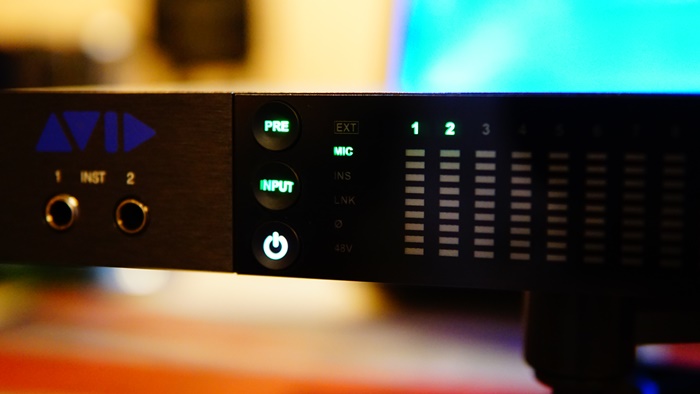

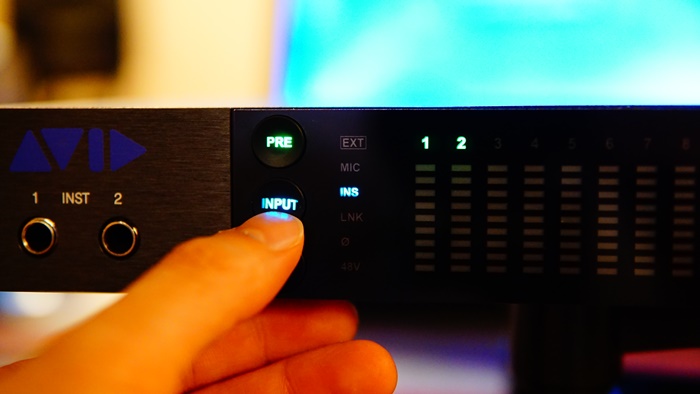

이렇게 Input 버튼을 눌러 하드웨어에서도 직관적인 컨트롤이 가능합니다.

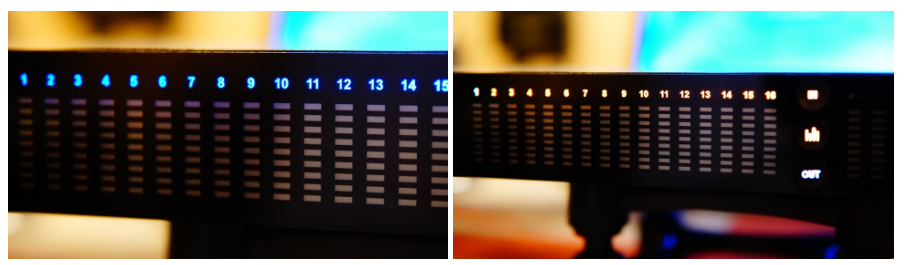

중간에는 16개의 LED 창이 있어 직관적으로 현재 소리가 들어오고 나감을 알 수 있습니다.
그리고 아날로그 아웃이냐 디지털 아웃이냐에 따라 숫자에 색이 변경되 빠르게 설정을 확인 할 수 있습니다.
Analog 채널일때는 청록색
ADAT 채널은 파랑색
Dante 채널은 주황색을 띄어 빠르게 확인이 가능합니다.
MTRX Studio오는 D-Sub을 사용하지 않고 TRS 단자를 통해 바로 Monitor 아웃을 사용할 수 있다는 점도 굉장히 큰 장점입니다.

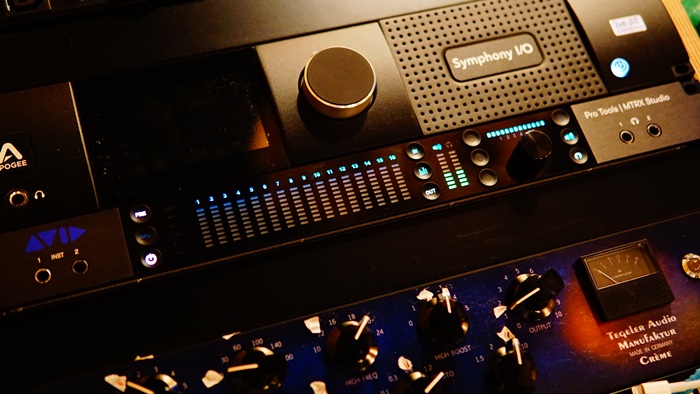

기존에 사용했던 Apogee Symphony 2x6 SE 같은 경우만해도 D-Sub을 통해 아웃풋을 연결해 조금의 음손실은 감안했어야했습니다.
하지만 이번 MTRX Studio에서는 바로 TRS로 아웃을 뽑을 수 있어 손실없이 스피커에 연결을 할 수 있습니다.

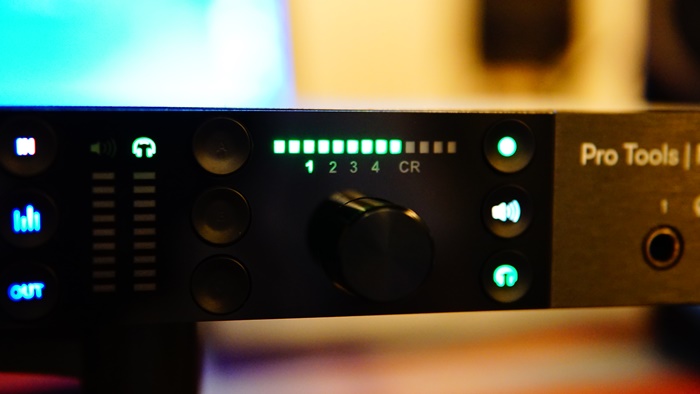

MTRX Studio의 버튼들은 굉장히 직관적으로 되어 있어 한눈에 이 버튼이 뭐하는 버튼인지 그리고 지금 상태를 손쉽게 확인 할 수 있습니다.

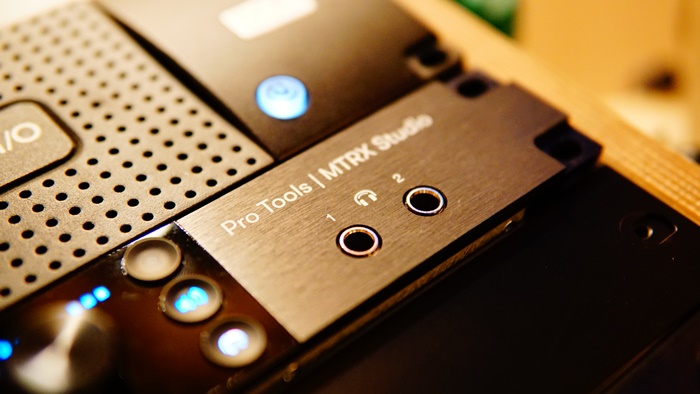

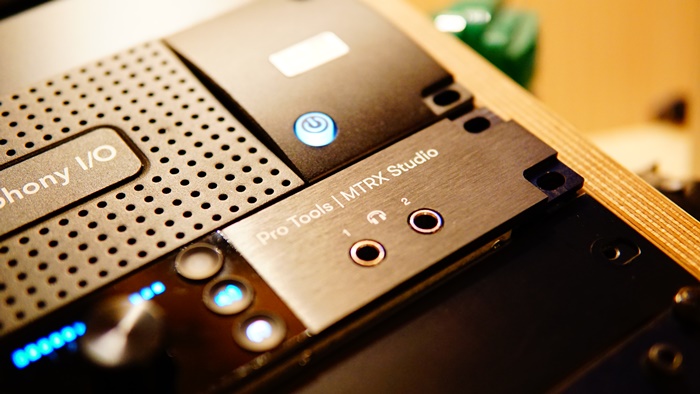

맨 오른쪽에는 헤드폰 단자를 2개 사용할 수 있는 부분이 있습니다.
이제 후면부를 살펴보겠습니다.
AVID MTRX Studio Back

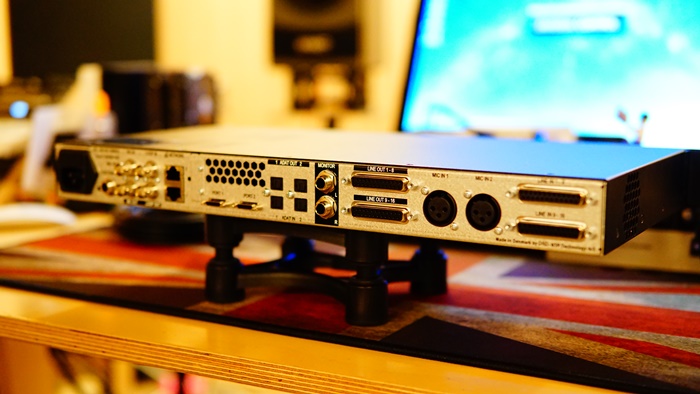

MTRX Studio 후면부를 살펴보겠습니다.

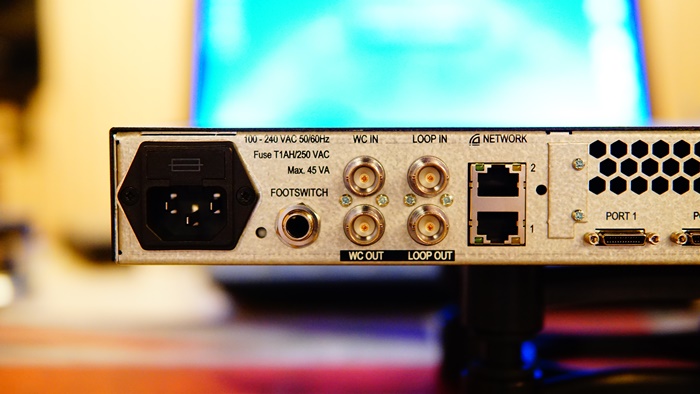

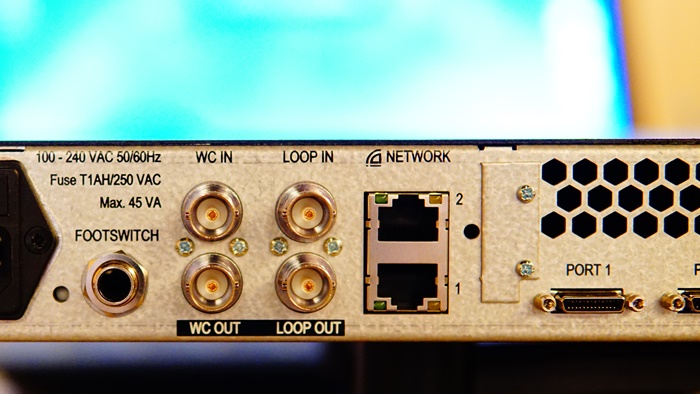

MTRX Studio는 100~240V까지 전원을 사용할 수 있습니다.
Foot 스위치는 두가지 상황에서 사용이 가능합니다.
첫번재는 보통의 인터페이스 처럼 토크백을 운용할 때 사용가능합니다.
토크백 버튼을 연결해 채널을 열고 닫을때 사용 할 수 있습니다.

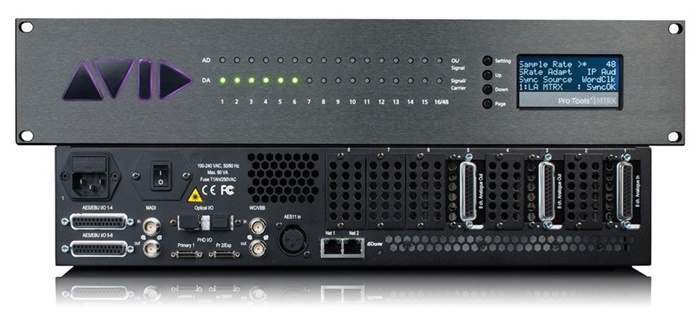

두번째는 MTRX Studio에는 기존의 MTRX에서 옵션으로 구입해야했던 SPQ 시스템이 기본적으로 제공됩니다.
이 스피커 보정 시스템을 끄고 켜는데 사용할 수 있습니다.
SPQ 시스템이란 스피커로 나오는 소리를 보정해주는 기능이라고 보시면 됩니다.
MTRX Studio는 많은 스피커 구성이 가능합니다.
5.1에서 7.1 많게는 9.1 구성도 가능하죠.
그러다보면 일부 스피커들에서 스피커들의 편차가 생기기 마련인데 그런 스피커를 보정해주는 기능이라고 보시면 됩니다.
각각의 스피커마다 EQ부터 Delay 조절까지 가능합니다.
이렇게 셋팅해 놓은 값을 빠르게 켜고 들어보고 끄고 들어볼 수 있게 해주는 단자입니다.
옆으로는 BNC 단자로 되어 있는 Word Clock단자와 Loop Sync 단자가 있습니다.
BNC 단자 옆으로는 네트워크 단자가 있습니다.
MTRX Studio는 Dante를 지원합니다.
Dante로 확장하면 64in/64Out을 사용할 수 있게 되는것이죠.
Dante연결에 관한 내용도 다음에 한번 설명하겠습니다.
오늘은 외관에 집중해보겠습니다.

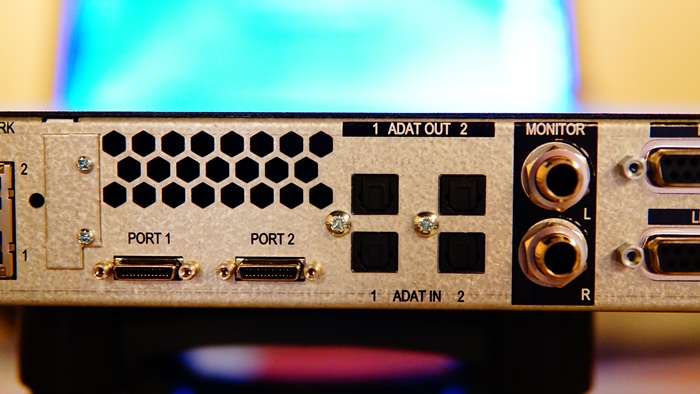

옆으로는 AVID HD 카드 연결에 필요한 Digilink 미니 포트가 보입니다.
마지막 디지털 인/아웃으로 ADAT 16채널 확장이 가능한 부분도 보입니다.

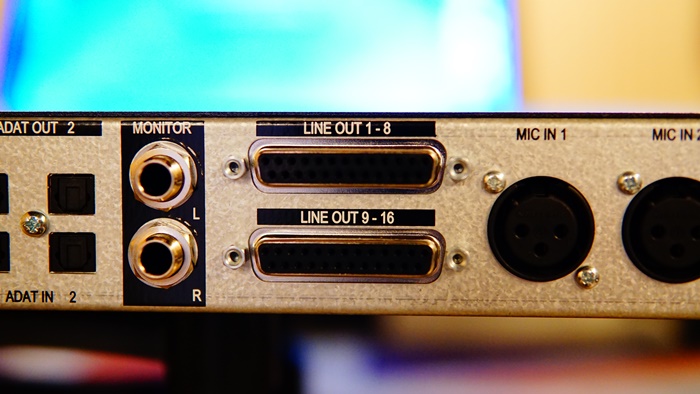

이제는 아날로그 채널입니다.
앞에 말씀드렸듯 TRS 모니터 아웃이 존재해 D-Sub연결 없이 스피커와 연결이 가능합니다.
그리고 16개의 아날로그 아웃이 D-Sub연결을 통해 가능합니다.

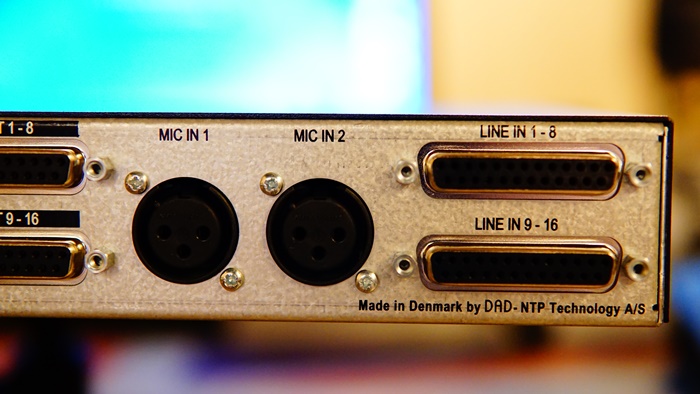

이제 인풋단 입니다.
마이크 프리연결이 가능한 MIC 1,2번이 있고 옆으로 D-Sub 연결이 가능한 Line 인풋 16 채널이 있습니다.
그리고 깨알같이 아래에 Made In Denmark가 보이네요 ㅎ
이렇게 까지 MTRX Studio의 외관을 살펴봤습니다.
오늘은 외관만 살펴보고 다음시간에는 MTRX Studio 설치를 해보겠습니다.

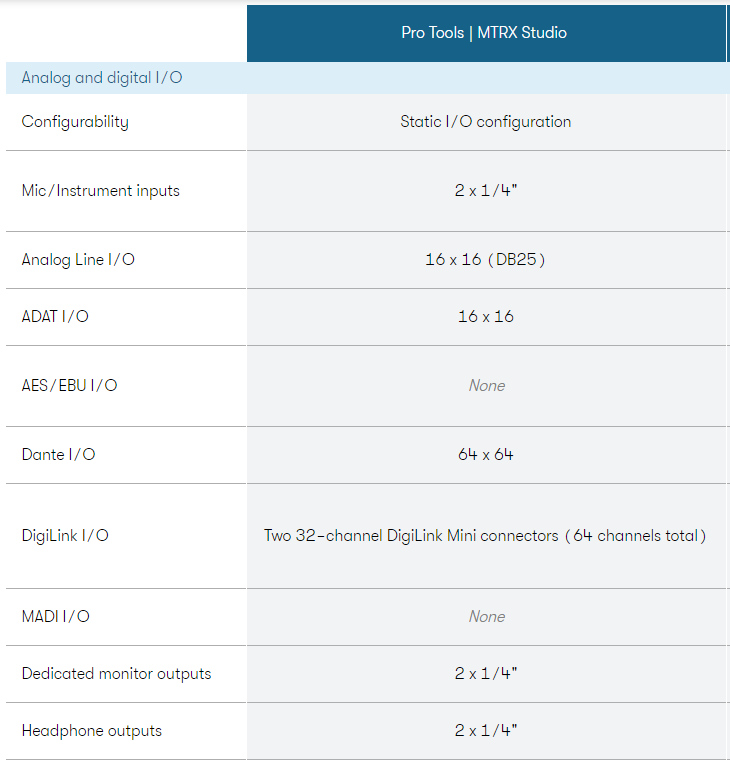

MTRX Studio의 스펙을 간단히 정리해보고 마무리하겠습니다.
다음시간에는 MTRX Studio를 저희 스튜디오에 인스톨하고 셋업하는 과정을 설명드리겠습니다.
(아래의 블로그를 클릭하시면 MTRX Studio셋업 방법을 설명해드립니다.)
고가의 컨버터를 고민중이시라면 DAD를 그래도 쪼금이나마 저렴하게 사용할 수 있는 MTRX Studio 추천드립니다.
